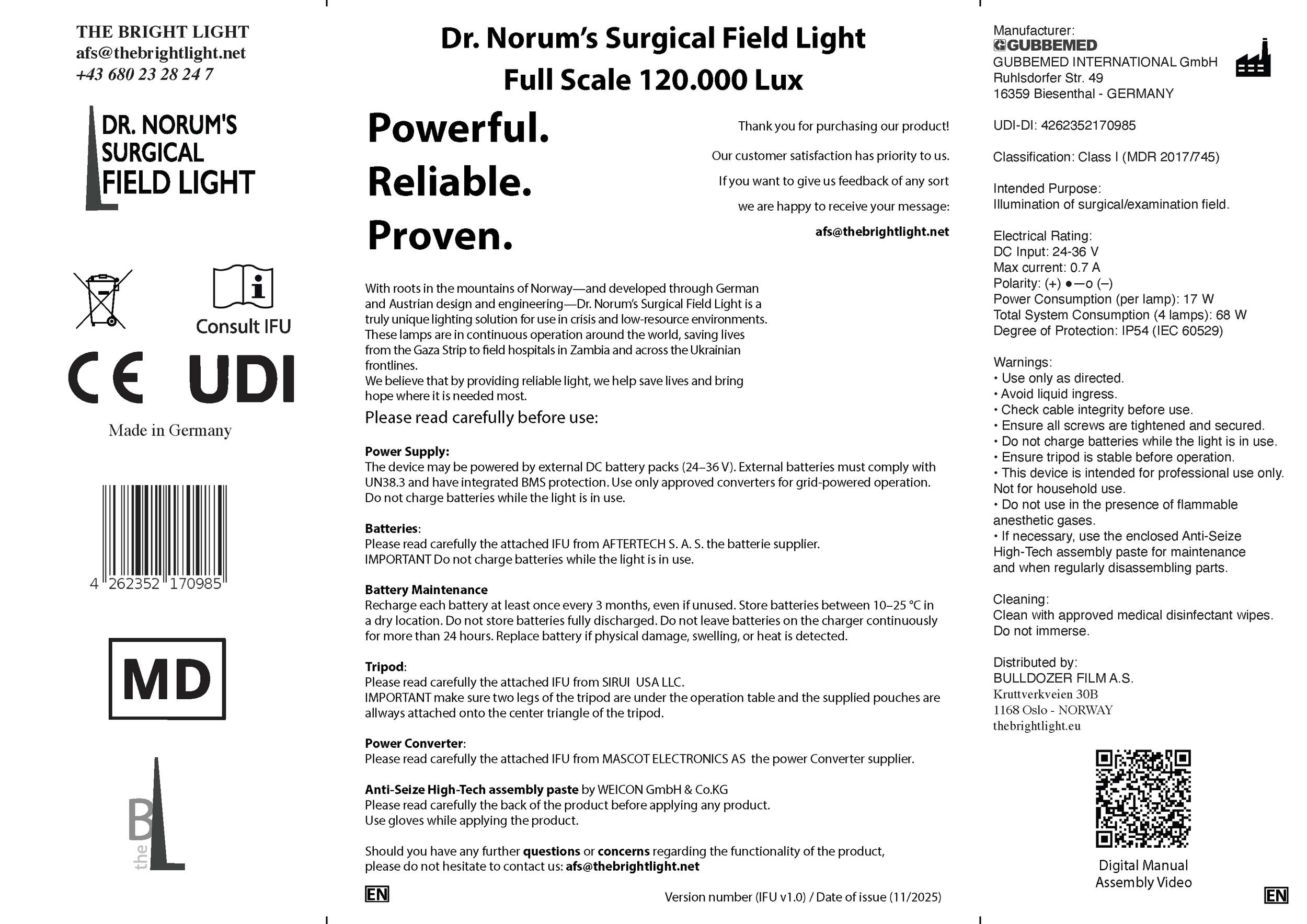

Dr. Norum’s Surgical Field Light

Full Scale 120.000 Lux

Digital Manual (EN)

This manual comes with the product; the full PDF latest Version / Related documents here

Download

Thank you for purchasing our product! Our customer satisfaction has priority to us. If you want to give us feedback of any sort we are happy to receive your message: afs@thebrightlight.net

  • • Use only as instructed in this manual.

    • Avoid liquid ingress.

    • Check cable integrity before use.

    • Ensure all screws are tightened and secured.

    • Do not charge batteries while the light is in use.

    • Ensure tripod is stable before operation.

    • This device is intended for professional use only.

    Not for household use.

    • Do not use in the presence of flammable anesthetic gases.

    • If necessary, use the enclosed Anti-Seize High-Tech assembly paste for maintenance and when regularly disassembling parts.

    Cleaning: Clean with approved medical disinfectant wipes.

    Do not immerse.

  • Power Supply:

    The device may be powered by external DC battery packs (24–36 V). External batteries must comply with UN38.3 and have integrated BMS protection. Use only approved converters for grid-powered operation. Do not charge batteries while the light is in use.

    Batteries:

    Please read carefully the attached IFU from AFTERTECH S. A. S. the battery supplier. IMPORTANT Do not charge batteries while the light is in use.

    Battery Maintenance:

    Recharge each battery at least once every 3 months, even if unused. Store batteries between 10–25 °C in a dry location. Do not store batteries fully discharged. Do not leave batteries on the charger continuously for more than 24 hours. Replace battery if physical damage, swelling, or heat is detected.

    Tripod:

    Please read carefully the attached IFU from SIRUI USA LLC.

    IMPORTANT make sure two legs of the tripod are under the operation table and the supplied pouches are allways attached onto the center triangle of the tripod.

    Power Converter:

    Please read carefully the attached IFU from MASCOT ELECTRONICS AS the power Converter supplier.

    Anti-Seize High-Tech assembly paste by WEICON GmbH & Co.KG Please read carefully the back of the product before applying any product. Use gloves while applying the product.

    Should you have any further questions or concerns regarding the functionality of the product, please do not hesitate to contact us: contact@thebrightlight.eu

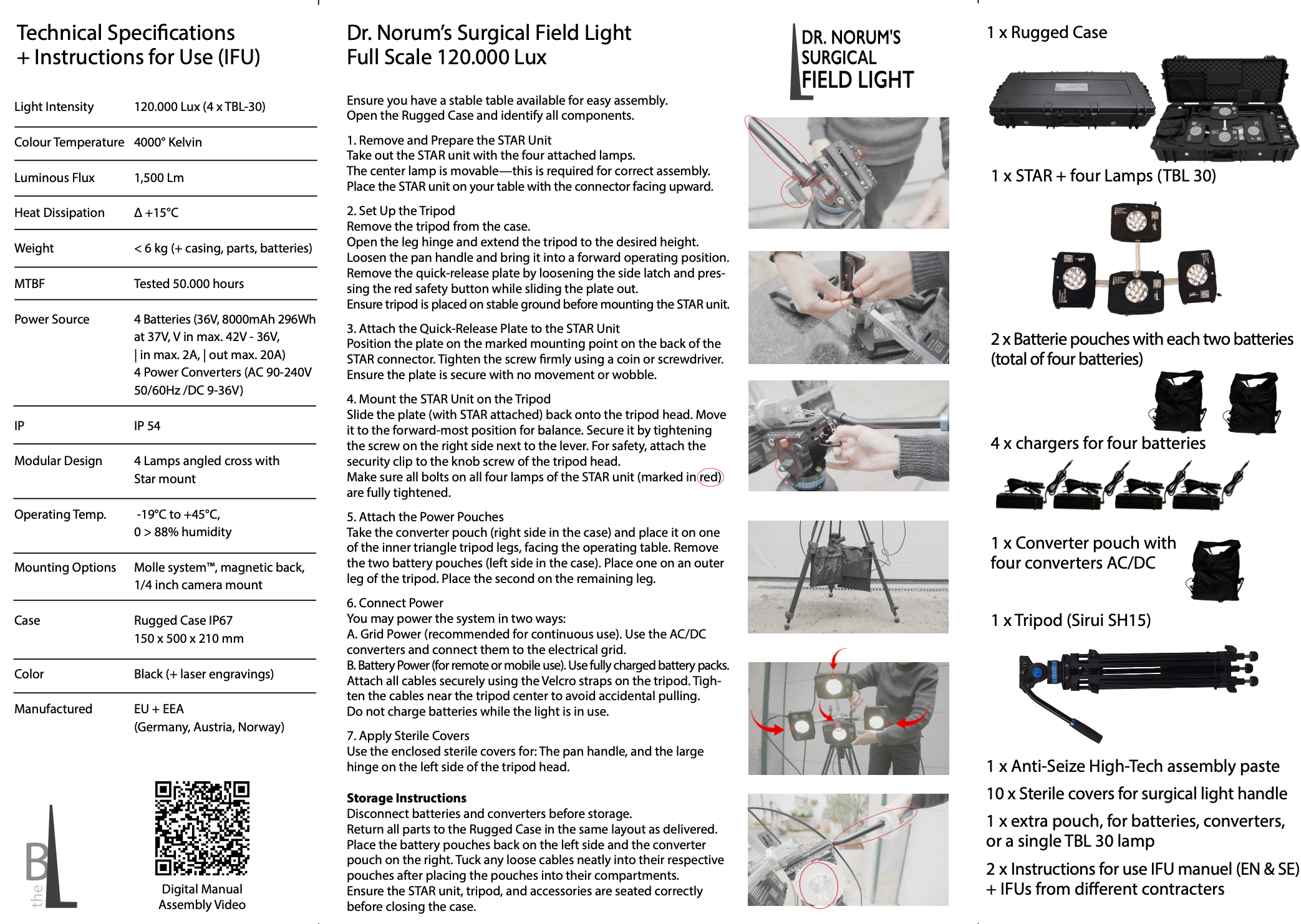

  • 1 x Rugged Case

    1 x STAR + four Lamps (TBL 30)

    2 x Battery pouches with each two batteries (total of four batteries)

    4 x chargers for four batteries

    1 x Converter pouch with four converters AC/DC

    1 x Tripod (Sirui SH15)

    1 x Anti-Seize High-Tech assembly paste

    10 x Sterile covers for surgical light handle

    1 x extra pouch, for batteries, converters, or a single TBL 30 lamp

    2 x Instructions for use IFU manuel (EN & SE) + IFUs from different contracters

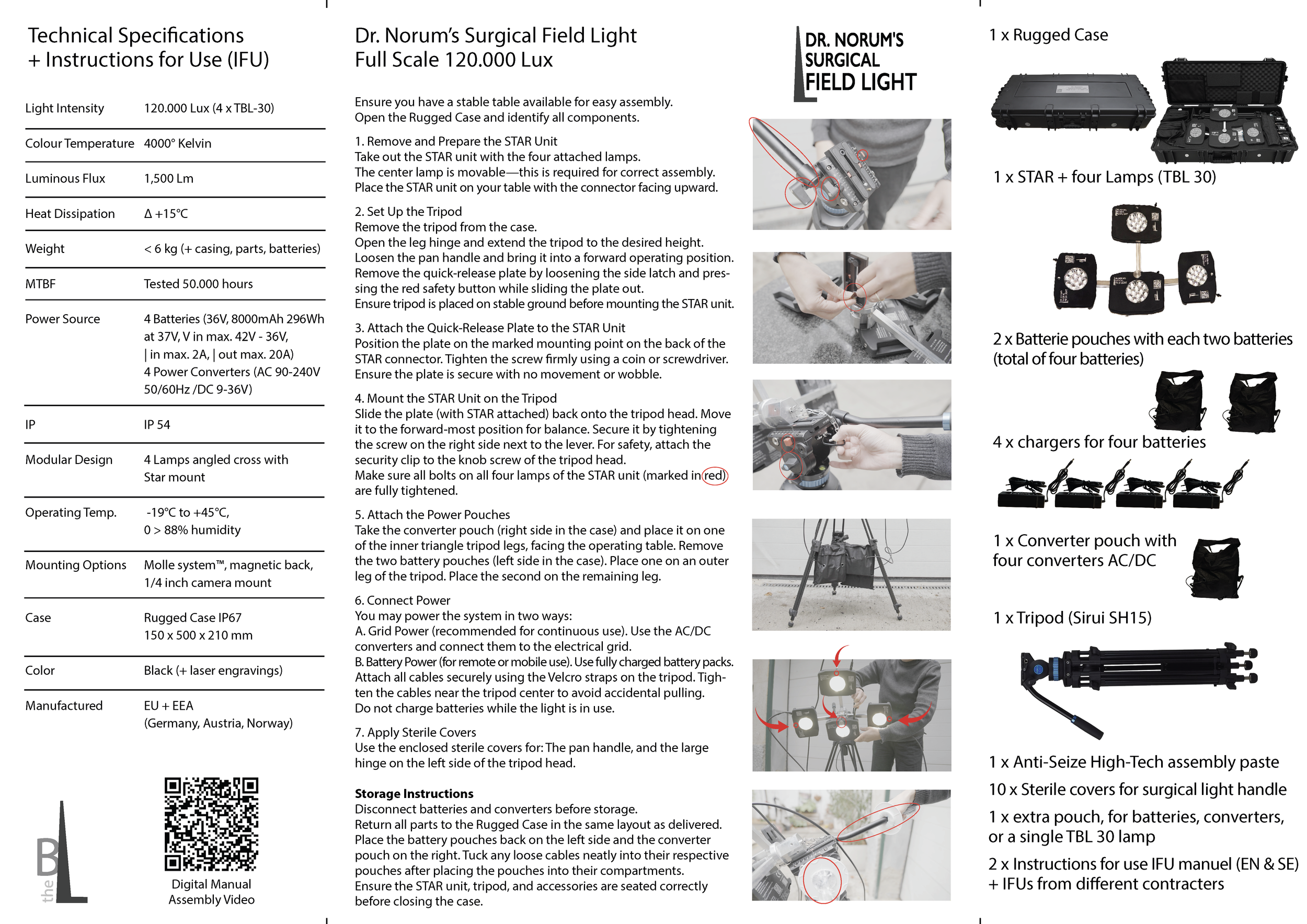

  • Ensure you have a stable table available for easy assembly.

    Open the Rugged Case and identify all components.

    1. Remove and Prepare the STAR Unit

    Take out the STAR unit with the four attached lamps. The center lamp is movable—this is required for correct assembly. Place the STAR unit on your table with the connector facing upward.

    2. Set Up the Tripod

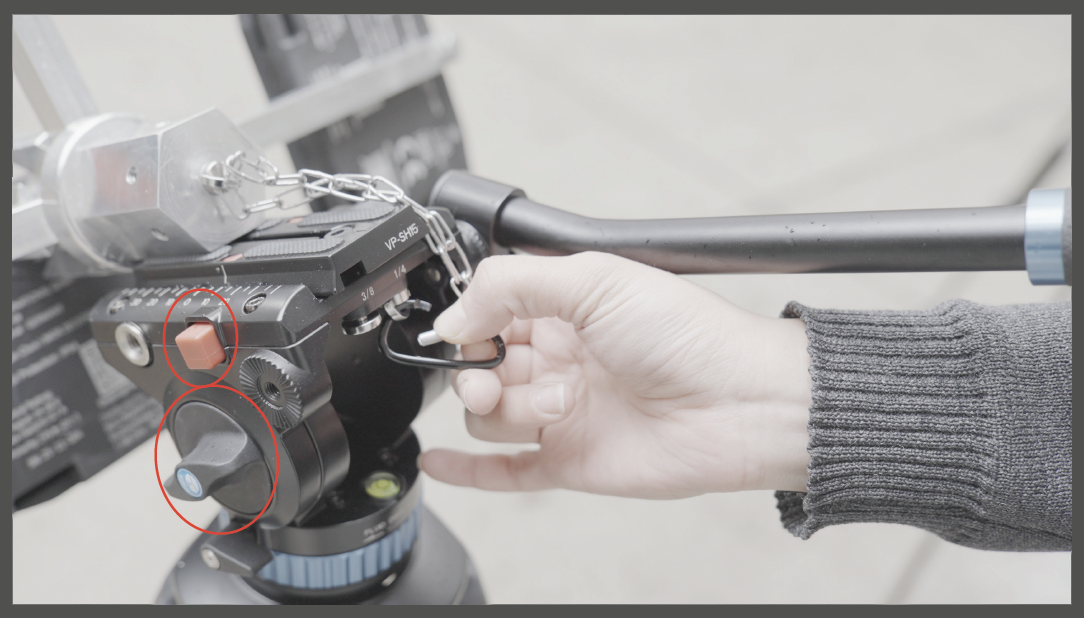

    Remove the tripod from the case. Open the leg hinge and extend the tripod to the desired height. Loosen the pan handle and bring it into a forward operating position. Remove the quick-release plate by loosening the side latch and pressing the red safety button while sliding the plate out. Ensure tripod is placed on stable ground before mounting the STAR unit.

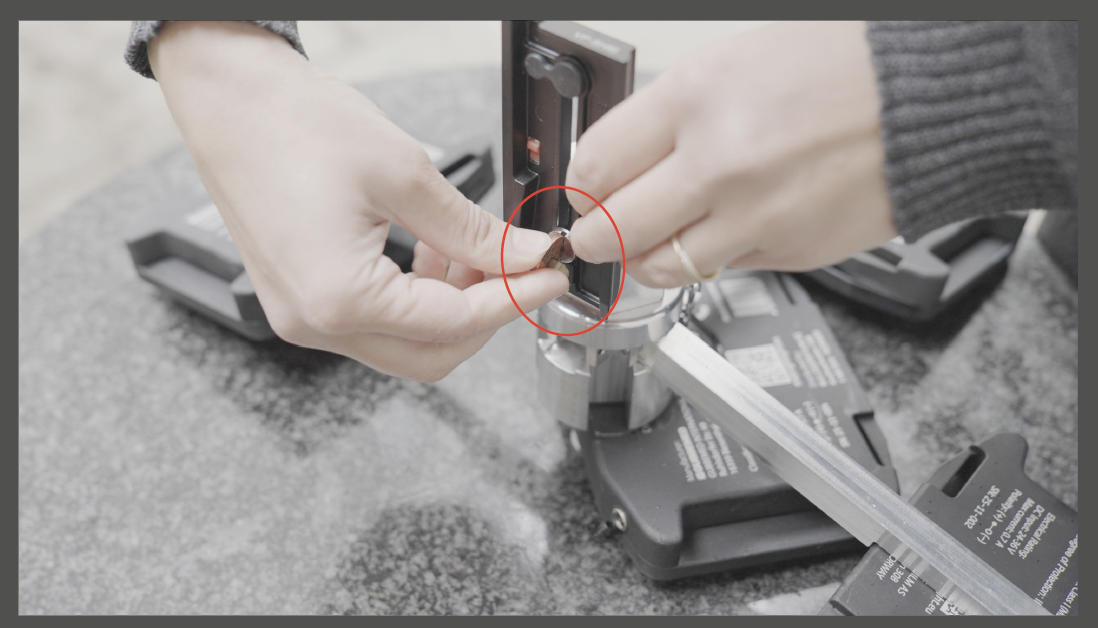

    3. Attach the Quick-Release Plate to the STAR Unit

    Position the plate on the marked mounting point on the back of the STAR connector. Tighten the screw firmly using a coin or screwdriver. Ensure the plate is secure with no movement or wobble.

    4. Mount the STAR Unit on the Tripod

    Slide the plate (with STAR attached) back onto the tripod head. Move it to the forward-most position for balance. Secure it by tightening the screw on the right side next to the lever. For safety, attach the security clip to the knob screw of the tripod head. Make sure all bolts on all four lamps of the STAR unit (marked in red) are fully tightened.

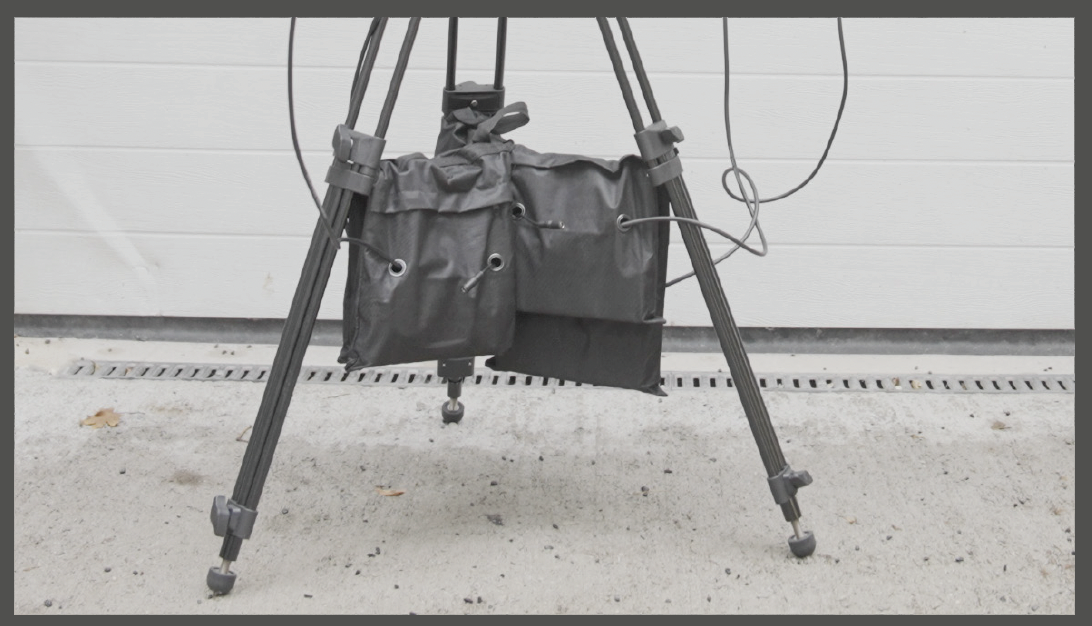

    5. Attach the Power Pouches

    Take the converter pouch (right side in the case) and place it on one of the inner triangle tripod legs, facing the operating table. Remove the two battery pouches (left side in the case). Place one on an outer leg of the tripod. Place the second on the remaining leg.

    6. Connect Power

    You may power the system in two ways:

    A. Grid Power (recommended for continuous use). Use the AC/DC converters and connect them to the electrical grid.

    B. Battery Power (for remote or mobile use). Use fully charged battery packs. Attach all cables securely using the Velcro straps on the tripod. Tighten the cables near the tripod center to avoid accidental pulling.

    Do not charge batteries while the light is in use.

    7. Apply Sterile Covers

    Use the enclosed sterile covers for: The pan handle, and the large hinge on the left side of the tripod head.

    Storage Instructions

    Disconnect batteries and converters before storage. Return all parts to the Rugged Case in the same layout as delivered. Place the battery pouches back on the left side and the converter pouch on the right. Tuck any loose cables neatly into their respective pouches after placing the pouches into their compartments.

    Ensure the STAR unit, tripod, and accessories are seated correctly before closing the case.

  • Manufacturer:

    GUBBEMED INTERNATIONAL GmbH

    Ruhlsdorfer Str. 49

    16359 Biesenthal - GERMANY

    Distributed by:

    BULLDOZER FILM A.S.

    Kruttverkveien 30B

    1168 Oslo - NORWAY

    • Light Intensity

      120.000 Lux (4 x TBL-30)

    • Colour Temperature 4000° Kelvin

    • Luminous Flux

      1,500 Lm

    • Heat Dissipation

      Δ +15°C

    • Weight

      < 6 kg (+ casing, parts, batteries)

    • MTBF

      Tested 50.000 hours

    • Power Source

      4 Batteries (36V, 8000mAh 296Wh at 37V, V in max. 42V - 36V, | in max. 2A, | out max. 20A)

      4 Power Converters (AC 90 240V 50/60Hz /DC 9-36V)

    • IP 54

    • Modular Design

      4 Lamps angled cross with Star mount

    • Operating Temp.

      -19°C to +45°C,

      0 > 88% humidity

    • Mounting Options

      Molle system™, magnetic back, 1/4 inch camera mount

    • Case

      Rugged Case IP67

      150 x 500 x 210 mm

    • Color

      Black (+ laser engravings)

    • Manufactured

      EU + EEA

      (Germany, Austria, Norway)

  • UDI-DI: 4262352170985

    Classification: Class I (MDR 2017/745)

    Intended Purpose:

    Illumination of surgical/examination field.

    Electrical Rating:

    DC Input: 24-36 V

    Max current: 0.7 A

    Polarity: (+) ●—o (–)

    Power Consumption (per lamp): 17 W

    Total System Consumption (4 lamps): 68 W

    Degree of Protection: IP54 (IEC 60529)

  • For a constantly updated list of accessories, please contact us!

    afs@thebrightight.net

    Each TBL30 can be used individually; compatible accessories are also available.

Version number (IFU v1.0) / Date of issue (11/2025)

Powerful.

Reliable.

Proven.

With roots in the mountains of Norway—and developed through German and Austrian design and engineering—Dr. Norum’s Surgical Field Light is a truly unique lighting solution for use in crisis and low-resource environments. These lamps are in continuous operation around the world, saving lives from the Gaza Strip to field hospitals in Zambia and across the Ukrainian frontlines. We believe that by providing reliable light, we help save lives and bring hope where it is needed most.

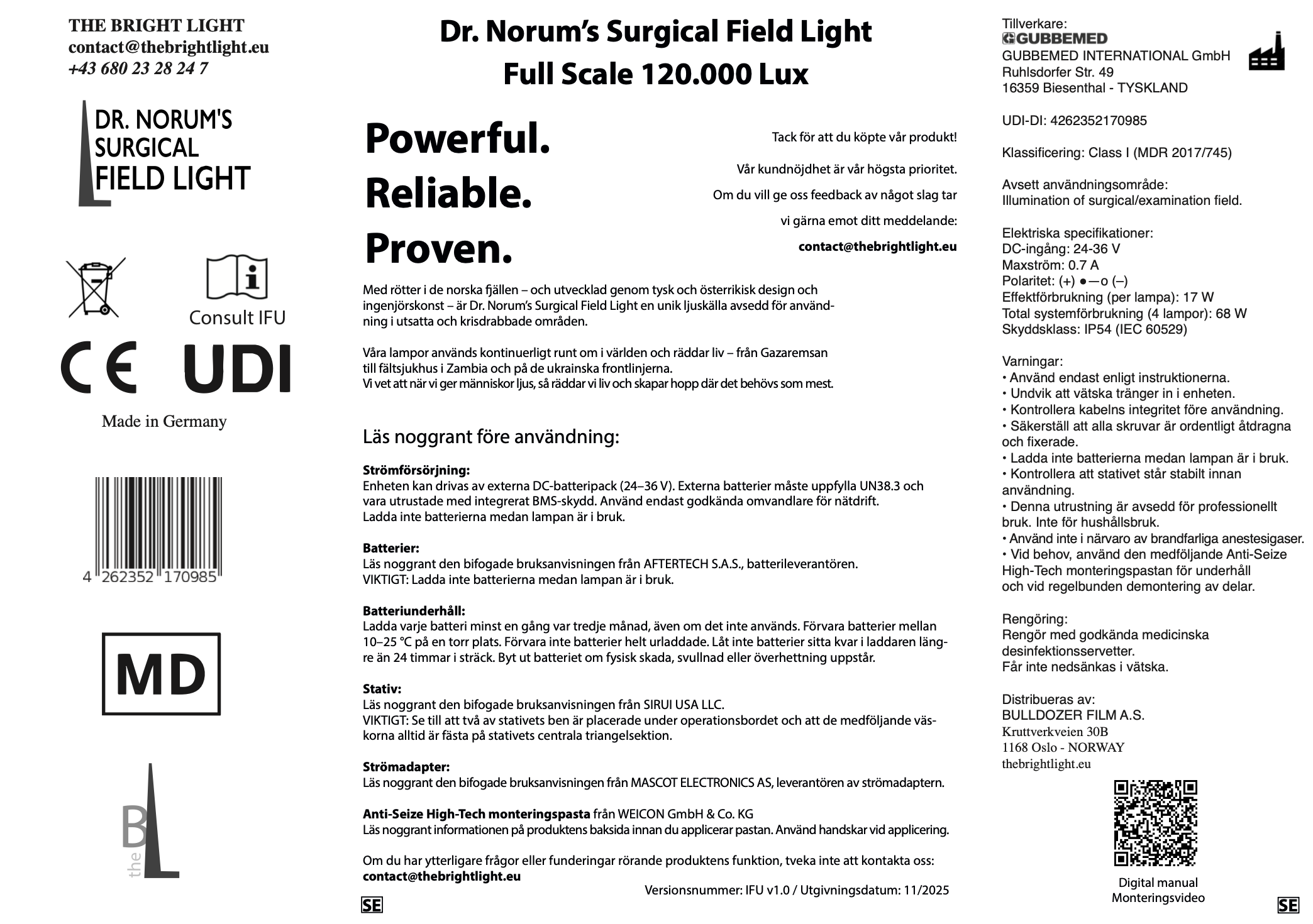

Denna manual medföljer produkten;ladda ner den senaste fullständiga PDF-versionen samt relaterade dokument här

Download

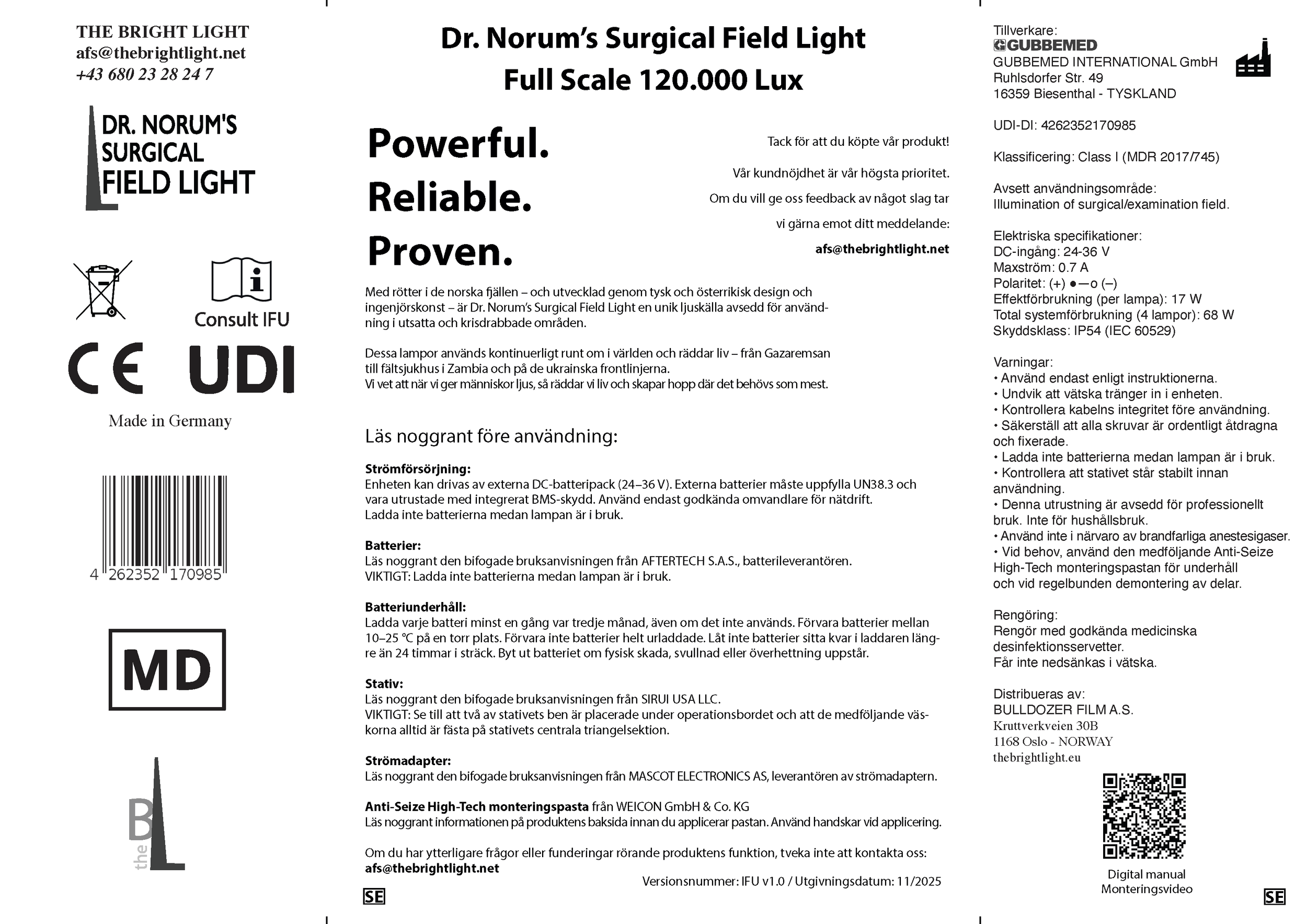

Dr. Norum’s Surgical Field Light

Full Scale 120.000 Lux

Digital manual (SE)

Tack för att du köpte vår produkt! Vår kundnöjdhet är vår högsta prioritet. Om du vill ge oss feedback av något slag tar vi gärna emot ditt meddelande: afs@thebrightlight.net

  • • Använd endast enligt instruktionerna.

    • Undvik att vätska tränger in i enheten.

    • Kontrollera kabelns integritet före användning.

    • Säkerställ att alla skruvar är ordentligt åtdragna och fixerade.

    • Ladda inte batterierna medan lampan är i bruk.

    • Kontrollera att stativet står stabilt innan användning.

    • Denna utrustning är avsedd för professionellt bruk. Inte för hushållsbruk.

    • Använd inte i närvaro av brandfarliga anestesigaser.

    • Vid behov, använd den medföljande Anti-Seize

    High-Tech monteringspastan för underhåll och vid regelbunden demontering av delar.

    Rengöring: Rengör med godkända medicinska desinfektionsservetter.

    Får inte nedsänkas i vätska.

  • Strömförsörjning:

    Enheten kan drivas av externa DC-batteripack (24–36 V). Externa batterier måste uppfylla UN38.3 och vara utrustade med integrerat BMS-skydd. Använd endast godkända omvandlare för nätdrift.

    Ladda inte batterierna medan lampan är i bruk.

    Batterier:

    Läs noggrant den bifogade bruksanvisningen från AFTERTECH S.A.S., batterileverantören.

    VIKTIGT: Ladda inte batterierna medan lampan är i bruk.

    Batteriunderhåll:

    Ladda varje batteri minst en gång var tredje månad, även om det inte används. Förvara batterier mellan 10–25 °C på en torr plats. Förvara inte batterier helt urladdade. Låt inte batterier sitta kvar i laddaren längre än 24 timmar i sträck. Byt ut batteriet om fysisk skada, svullnad eller överhettning uppstår.

    Stativ:

    Läs noggrant den bifogade bruksanvisningen från SIRUI USA LLC.

    VIKTIGT: Se till att två av stativets ben är placerade under operationsbordet och att de medföljande väskorna alltid är fästa på stativets centrala triangelsektion.

    Strömadapter:

    Läs noggrant den bifogade bruksanvisningen från MASCOT ELECTRONICS AS, leverantören av strömadaptern.

    Anti-Seize High-Tech monteringspasta från WEICON GmbH & Co. KG

    Läs noggrant informationen på produktens baksida innan du applicerar pastan. Använd handskar vid applicering.

    Om du har ytterligare frågor eller funderingar rörande produktens funktion, tveka inte att kontakta oss:

    contact@thebrightlight.eu

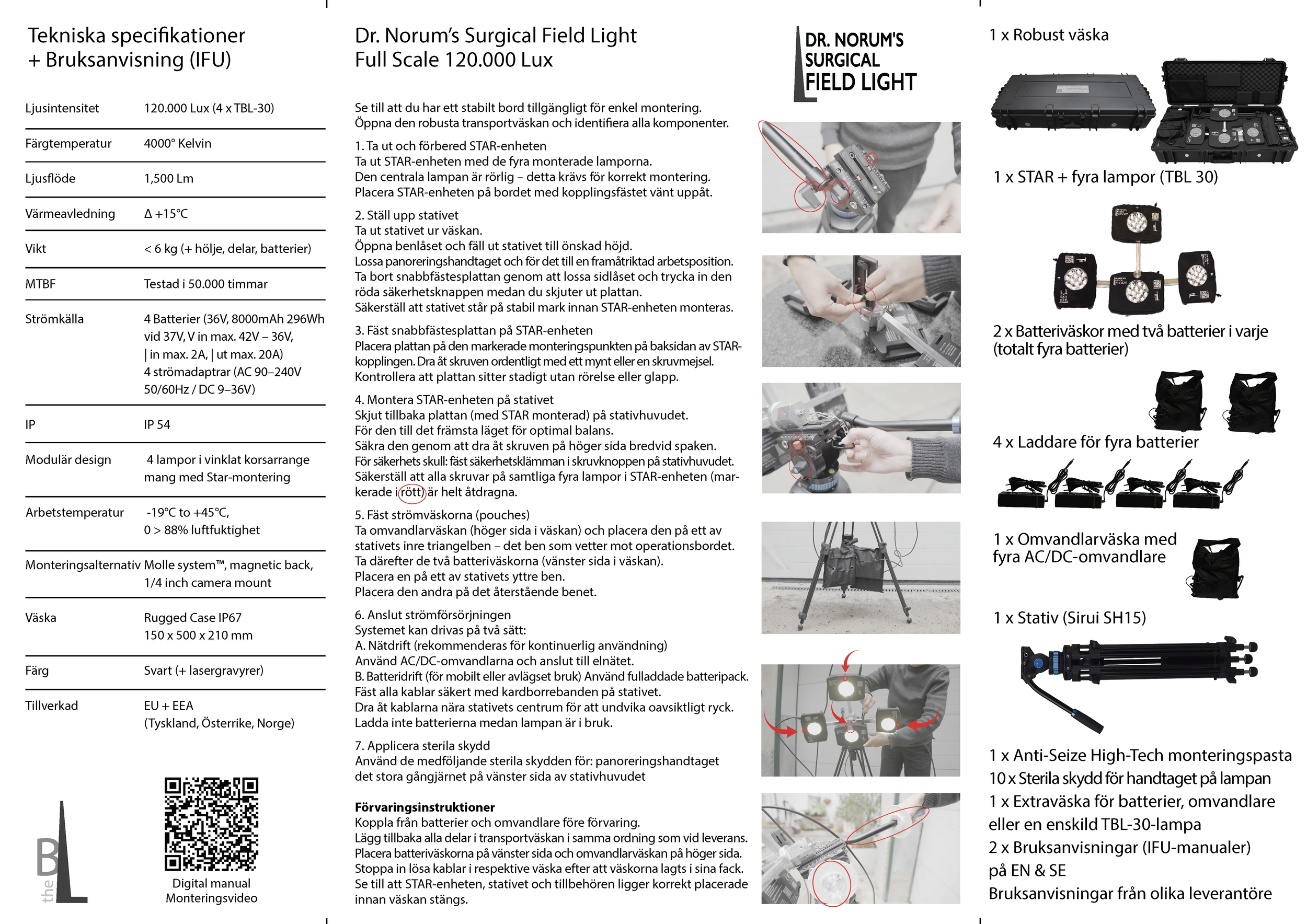

  • 1 x Robust väska

    1 x STAR + fyra lampor (TBL 30)

    2 x Batteriväskor med två batterier i varje (totalt fyra batterier)

    4 x Laddare för fyra batterier

    1 x Omvandlarväska med fyra AC/DC-omvandlare

    1 x Stativ (Sirui SH15)

    1 x Anti-Seize High-Tech monteringspasta

    10 x Sterila skydd för handtaget på lampan

    1 x Extraväska för batterier, omvandlare eller en enskild TBL-30-lampa

    2 x Bruksanvisningar (IFU-manualer)

    på EN & SE

    Bruksanvisningar från olika leverantöre

  • Se till att du har ett stabilt bord tillgängligt för enkel montering.

    Öppna den robusta transportväskan och identifiera alla komponenter.

    1. Ta ut och förbered STAR-enheten

    Ta ut STAR-enheten med de fyra monterade lamporna.

    Den centrala lampan är rörlig – detta krävs för korrekt montering.

    Placera STAR-enheten på bordet med kopplingsfästet vänt uppåt.

    2. Ställ upp stativet

    Ta ut stativet ur väskan.

    Öppna benlåset och fäll ut stativet till önskad höjd.

    Lossa panoreringshandtaget och för det till en framåtriktad arbetsposition.

    Ta bort snabbfästesplattan genom att lossa sidlåset och trycka in den röda säkerhetsknappen medan du skjuter ut plattan.

    Säkerställ att stativet står på stabil mark innan STAR-enheten monteras.

    3. Fäst snabbfästesplattan på STAR-enheten

    Placera plattan på den markerade monteringspunkten på baksidan av STAR-kopplingen. Dra åt skruven ordentligt med ett mynt eller en skruvmejsel.

    Kontrollera att plattan sitter stadigt utan rörelse eller glapp.

    4. Montera STAR-enheten på stativet

    Skjut tillbaka plattan (med STAR monterad) på stativhuvudet.

    För den till det främsta läget för optimal balans.

    Säkra den genom att dra åt skruven på höger sida bredvid spaken.

    För säkerhets skull: fäst säkerhetsklämman i skruvknoppen på stativhuvudet.

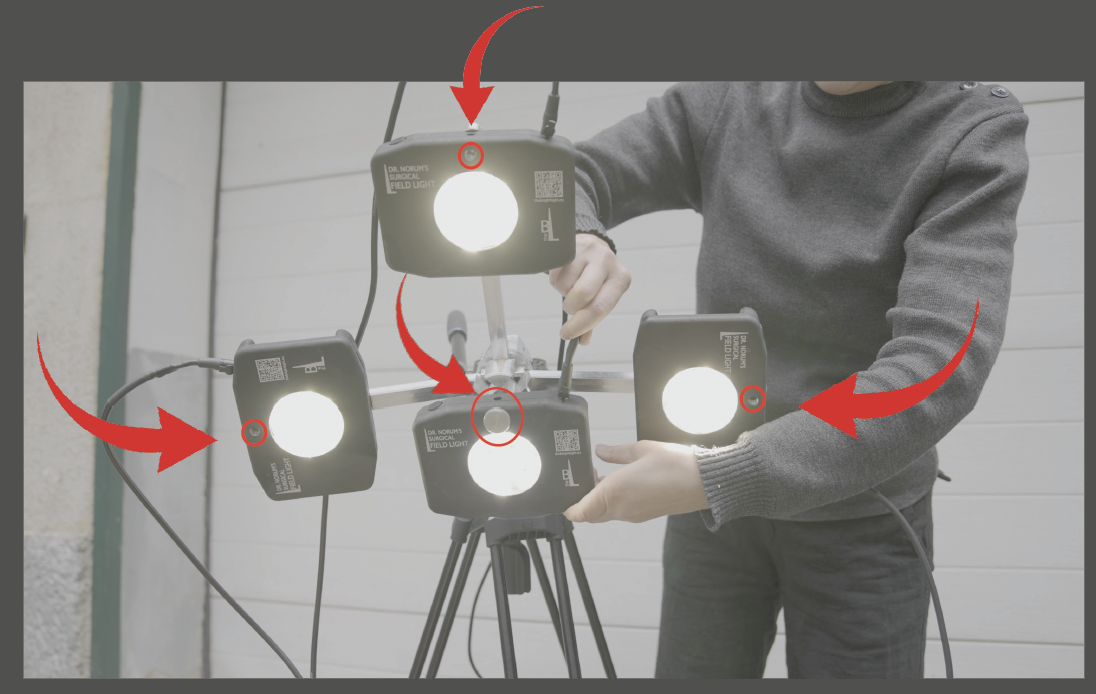

    Säkerställ att alla skruvar på samtliga fyra lampor i STAR-enheten (markerade i rött) är helt åtdragna.

    5. Fäst strömväskorna (pouches)

    Ta omvandlarväskan (höger sida i väskan) och placera den på ett av

    stativets inre triangelben – det ben som vetter mot operationsbordet.

    Ta därefter de två batteriväskorna (vänster sida i väskan).

    Placera en på ett av stativets yttre ben.

    Placera den andra på det återstående benet.

    6. Anslut strömförsörjningen

    Systemet kan drivas på två sätt:

    A. Nätdrift (rekommenderas för kontinuerlig användning)

    Använd AC/DC-omvandlarna och anslut till elnätet.

    B. Batteridrift (för mobilt eller avlägset bruk) Använd fulladdade batteripack.

    Fäst alla kablar säkert med kardborrebanden på stativet.

    Dra åt kablarna nära stativets centrum för att undvika oavsiktligt ryck.

    Ladda inte batterierna medan lampan är i bruk.

    7. Applicera sterila skydd

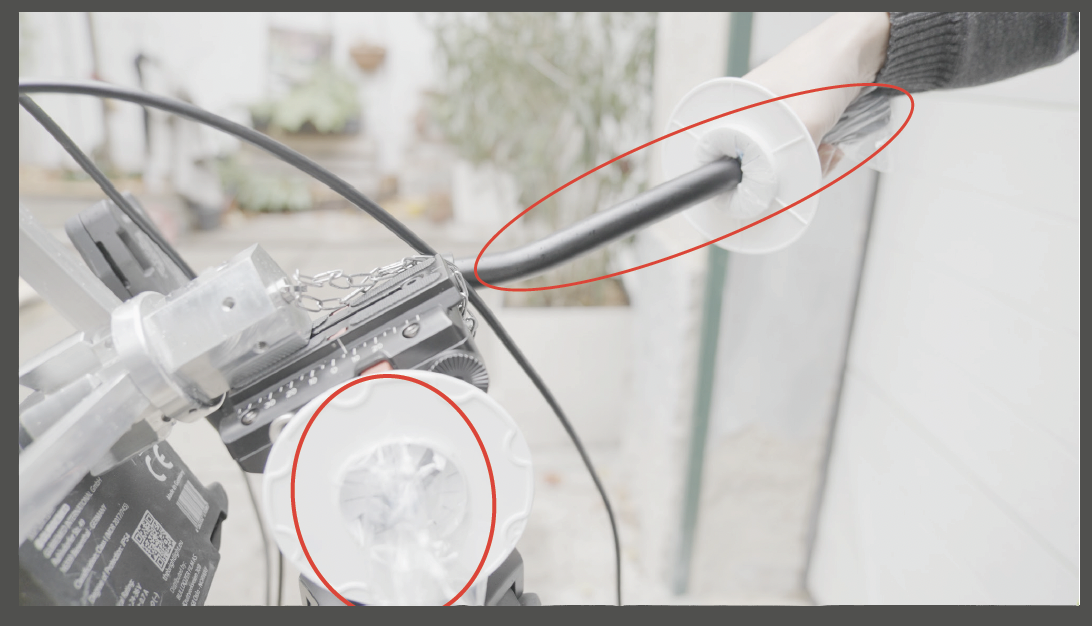

    Använd de medföljande sterila skydden för: panoreringshandtaget

    det stora gångjärnet på vänster sida av stativhuvudet

    Förvaringsinstruktioner

    Koppla från batterier och omvandlare före förvaring.

    Lägg tillbaka alla delar i transportväskan i samma ordning som vid leverans.

    Placera batteriväskorna på vänster sida och omvandlarväskan på höger sida.

    Stoppa in lösa kablar i respektive väska efter att väskorna lagts i sina fack.

    Se till att STAR-enheten, stativet och tillbehören ligger korrekt placerade innan väskan stängs.

  • Tillverkare:

    GUBBEMED INTERNATIONAL GmbH

    Ruhlsdorfer Str. 49

    16359 Biesenthal - TYSKLAND

    Distribueras av:

    BULLDOZER FILM A.S.

    Kruttverkveien 30B

    1168 Oslo - NORWAY

    • Ljusintensitet

      120.000 Lux (4 x TBL-30)

    • Färgtemperatur

      4000° Kelvin

    • Ljusflöde

      1,500 Lm

    • Värmeavledning

      Δ +15°C

    • Vikt

      < 6 kg (+hölje, delar, batterier)

    • MTBF

      Testad i 50.000 timmar

    • Strömkälla

      4 Batterier (36V, 8000mAh 296Wh vid 37V, V in max. 42V – 36V, | in max. 2A, | ut max. 20A)

      4 strömadaptrar (AC 90–240V 50/60Hz / DC 936V)

    • IP 54

    • Modulär design

      4 lampor i vinklat korsarrange mang med Star-montering

    • Arbetstemperatur

      -19°C to +45°C,

      0 > 88% luftfuktighet

    • Monteringsalternativ

      Molle system™, magnetic back, 1/4 inch camera mount

    • Väska

      Rugged Case IP67

      150 x 500 x 210 mm

    • Färg

      Svart (+ lasergravyrer)

    • Tillverkad

      EU + EEA

      (Tyskland, Österrike, Norge)

  • UDI-DI: 4262352170985

    Klassificering: Class I (MDR 2017/745)

    Avsett användningsområde:

    Illumination of surgical/examination field.

    Elektriska specifikationer:

    DC-ingång: 24-36 V

    Maxström: 0.7 A

    Polaritet: (+) ●—o (–)

    Effektförbrukning (per lampa): 17 W

    Total systemförbrukning (4 lampor): 68 W

    Skyddsklass: IP54 (IEC 60529)

Powerful.

Reliable.

Proven.

Versionsnummer: IFU v1.0 / Utgivningsdatum: 11/2025

Med rötter i de norska fjällen – och utvecklad genom tysk och österrikisk design och ingenjörskonst – är Dr. Norum’s Surgical Field Light en unik ljuskälla avsedd för användning i utsatta och krisdrabbade områden. Dessa lampor används kontinuerligt runt om i världen och räddar liv – från Gazaremsan till fältsjukhus i Zambia och på de ukrainska frontlinjerna. Vi vet att när vi ger människor ljus, så räddar vi liv och skapar hopp där det behövs som mest.
